Plan 3D de maison et de tout bâti

Le cabinet V’Géo dispose d’un scanner 3D employé dans de nombreuses applications. Cette technologie permet une grande précision dans le calcul et la prise de mesures.

Les plans fournis sont ainsi conformes au bâti existant ou une structure à bâtir.

Contactez notre équipe de géomètres afin d’établir le plan 3D de votre maison dans la région des Vosges. Nos quatre bureaux sont à votre service à Saint-Dié-des-Vosges, Mirecourt, Bruyères et Épinal.

La technologie du scanner 3D au service du géomètre

Le scanner laser permet de mesurer très précisément des objets et des bâtiments de manière simple et rapide. Il enregistre par exemple la géométrie des façades des bâtiments, des structures complexes, des sites de production et d’approvisionnement, des scènes d’accidents et des composants de volume important.

Il fournit des résultats réalistes et détaillés sur une portée dépendant de l’appareil utilisé par numérisation. Nos scanners laser 3D sont des instruments de dernière génération. Ils sont ainsi capables d’acquérir un nuage de points géoréférencés en trois dimensions d’une grande précision et d’une grande fiabilité. La rotation de l’appareil avec le balayage d’un faisceau laser capture jusqu’à un million de points par seconde.

Afin d’établir le plan 3D d’une maison ou toute autre structure, le cabinet V’Géo met sa technologie à votre disposition.

Le plan 3D d’une maison, d’une structure ou d’un terrain dans les Vosges

L’assemblage de plusieurs positions (ou plusieurs marches selon l’appareil utilisé) de scanner permet de faire des relevés 3D et réaliser un modèle 3D exploitable par différents logiciels de DAO (dessin assisté par ordinateur). Le relevé par nuage de points permet de prendre une “photographie” de l’environnement à un instant précis. Ainsi, les plans de façade / coupe / intérieur peuvent être issus d’une seule et même intervention par scanner laser 3D. Il en est de même pour un plan 3D de maison.

Un modèle numérique 3D permettra d’extraire tout type de plan sur le bâtiment. Il est créé à partir de plusieurs scans et représente un véritable atout. Il constitue une base de données uniforme et cohérente. Grâce à une suite logicielle adaptée, il est employé comme référentiel dans divers domaines d’application :

  • Nuage de points
  • Plan d’architecture, plan 3D de maison
  • Plan de façade
  • Plan d’intérieur
  • Plan de toiture
  • Plan topographique
  • Etude de structures complexes, de monuments
  • Auscultation comparative
  • Archive numérique, vidéo
  • Etc.
adobestock-37279867
ttt

La modélisation des informations du bâtiment (ou BIM) par un scanner 3D

L’utilisation du scanner laser permet également de créer des maquettes numériques de bâtiments “tels que construits” et l’intégration au BIM (building information modeling, ou modélisation des informations du bâtiment).Le terme bâtiment ici est générique et englobe également les infrastructures, par exemple un plan 3D de maison.

Le BIM est un process de travail collaboratif appliqué à un bâtiment ou un ouvrage. Il désigne l’ensemble des modes opératoires mis en œuvre pour optimiser le cycle de vie de l’immeuble, de sa conception à sa démolition/restructuration. Le BIM s’appuie sur une maquette numérique qui est une modélisation en 3D d’un bâtiment ou d’une structure. Ainsi, il est un triptyque composé d’un processus d’échange d’informations, d’une base de données et d’une représentation géométrique en 3D.

Domaines d’application du BIM

Le BIM facilite la collaboration et les échanges dématérialisés entre les intervenants. C’est un outil d’aide à la conception et au calcul à partir de données métier. Il permet ainsi d’améliorer la qualité des projets. Son emploi permet de détecter par anticipation des erreurs ou omissions et de fiabiliser et pérenniser l’information.

Le BIM cible principalement les projets neufs. Il peut toutefois s’appliquer à chaque étape du cycle de vie d’un bâtiment : sa conception, sa réalisation, sa gestion, sa réhabilitation jusqu’à sa déconstruction. Mais on voit déjà émerger des expérimentations d’utilisation du BIM pour les ouvrages d’art, les VRD (voiries et réseaux divers)… Demain, on peut imaginer en faire appel pour l’aménagement des quartiers, la gestion des territoires voire de la ville connectée.

La place du géomètre dans l’avenir et le développement de nouvelles techniques de relevé

Le Géomètre-Expert est l’un des acteurs majeurs de l’aménagement et du cadre de vie ainsi que la gestion du patrimoine. Il intervient en amont (relevé de l’existant, projet d’aménagement, analyse juridique) pendant (implantations, contrôles de précision), mais aussi à l’aval (gestion de copropriété, diagnostics immobiliers) de la chaîne numérique de l’acte de construire.

Le géomètre s’inscrit donc pleinement dans la dimension collaborative du BIM parmi l’ensemble des professionnels de l’acte de bâtir. Il intervient notamment dans le cadre d’opérations de rénovation ou réhabilitation.

Il produit des modèles numériques 3D des bâtiments existants, qu’il est en capacité d’analyser et de qualifier juridiquement et géométriquement. Cela concerne notamment la précision des données acquises qu’il géoréférence pour en garantir la cohérence.

Contactez le cabinet V’Géo pour davantage d’informations.

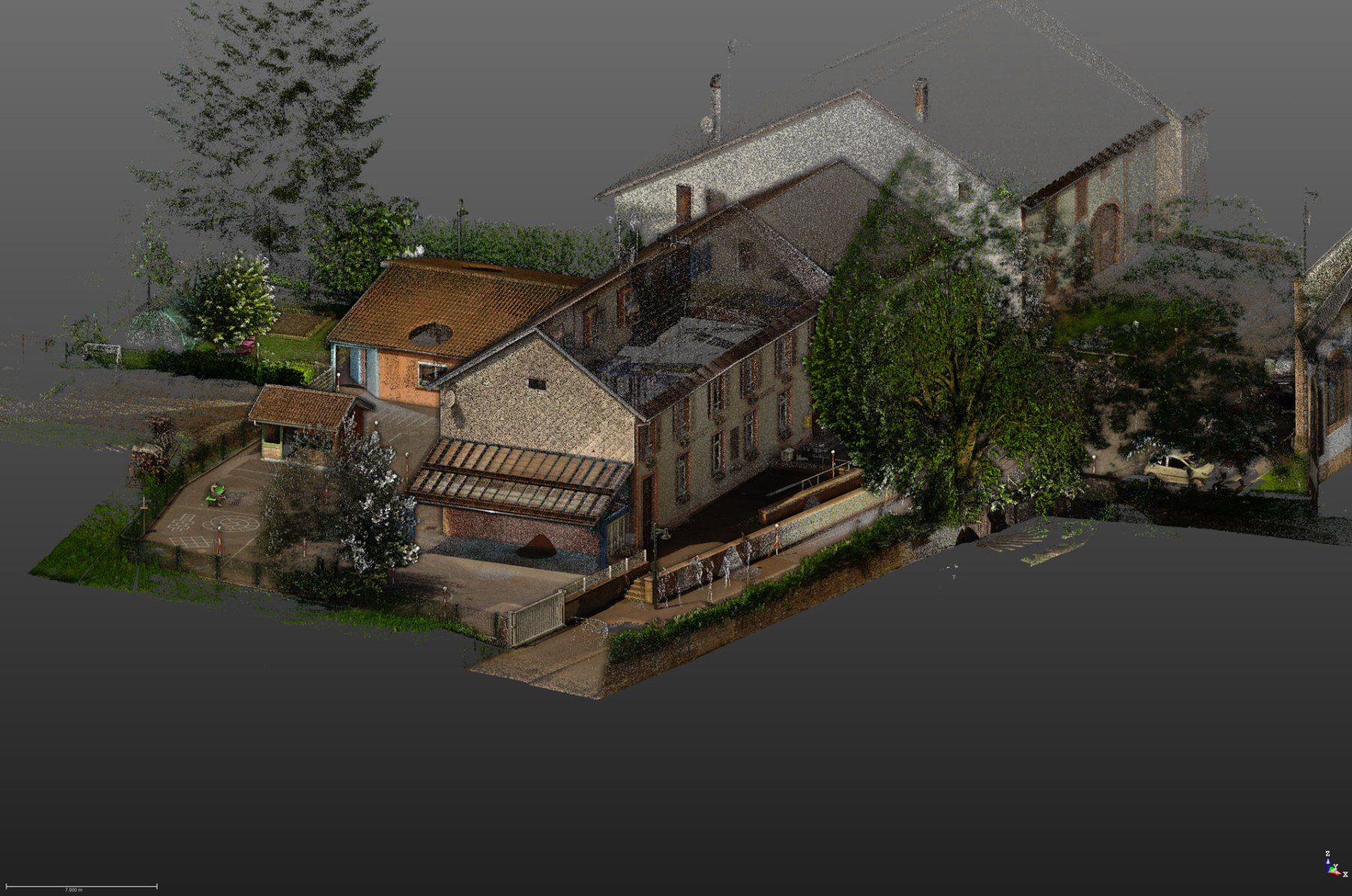

Exemples de plan 3D (scanner laser)
